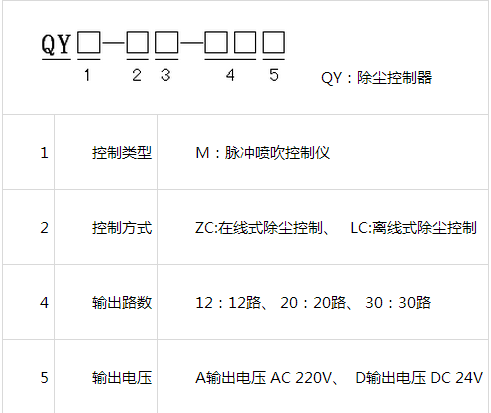

一、型號意義

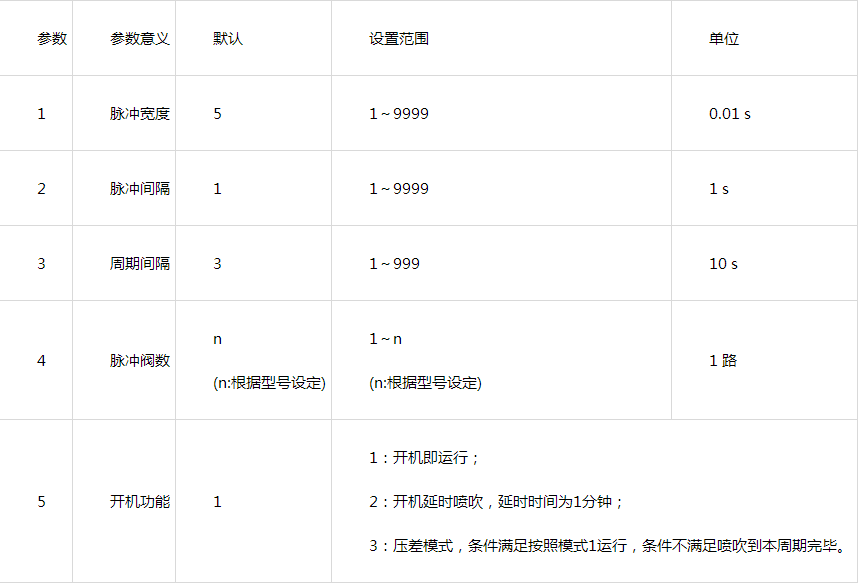

二、參數設置說明：

1. 按下“”鍵進入?yún)?shù)選擇狀態，并且發光二級管指示當前修改項；

2. 轉動“” 旋鈕修改參數值，P為參數值增加，Q為參數值減少；

3. 任何時候，按下“”鍵，控制儀即可進入?yún)?shù)修改狀態；

4. 按下“”鍵跳到運行指示燈亮起時，參數設置完成，控制儀開始自動清灰運行。

三、在線控制儀接線標識說明：

1)  【電源】為交流220V輸入端子（L,N）；

2)  【公共端】為閥用公共端；1)  【電源】為交流220V輸入端子（L,N）；

3)  【運行信號】為該型號脈沖控制儀自動運行控制端口，接口類型為干接點。當需要外部控制自動清灰運行時，需將主板上的黑色跳線帽兒斷開；

4)  【1～N】為脈沖閥信號輸出端子（N標示控制儀輸出路數）；

5)   【A+ B-】為485通訊接口。(該功能需定制)
